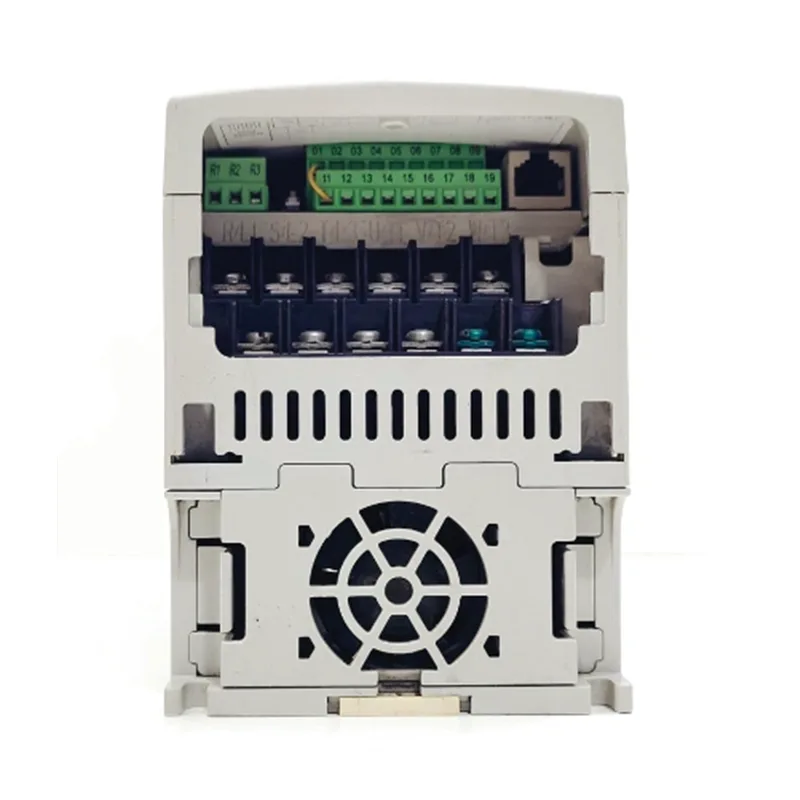

Allen Bradley 22B-A2P3N214에 대해 알아보고 구입하신 것을 환영합니다. 중국의 Quanzhou Xinyuan Technology는 귀하의 다양한 요구를 충족시킬 수 있습니다. 이것은 단순한 드라이브가 아닙니다. 신중하게 고민한 끝에 내린 선택입니다. 안정적이고 신뢰할 수 있는 0.75kW 모터 구동 기능을 제공하는 동시에 내장된 EMC 필터는 전체 전기 캐비닛을 최적화합니다. 제품 설계 시 고려 사항은 향후 엔지니어링 프로젝트에 가장 직접적인 이점이 될 것입니다.
|
기본 모델 정보 |
제품 시리즈 |
파워플렉스 40 |
|
카탈로그 번호 |
22B-A2P3N214 |
|
|
제품 설명 |
AC 드라이브, 0.25 HP, 120/240V 1상 입력 |
|
|
전기 사양 |
정격 입력 전압 |
120/240V 단상 |
|
입력 전압 범위 |
120V ±10% / 240V ±10% |
|
|
입력 주파수 |
50/60Hz |
|
|
정격 출력 전압 |
0 ~ 입력 전압 |
|
|
정격 출력 전류 |
240V에서 1.1A(암페어) / 120V에서 2.1A(암페어) |
|
|
과부하 용량 |
1분 동안 150%, 3초 동안 200% |
|
|
능률 |
> 97% |
|
|
모터 사양 |
정격 출력(HP) |
0.25마력 |
|
정격 출력 |
0.2kW |
|
|
권장 모터 출력 |
0.2kW(0.25HP) |
|
|
제어 모드 |
V/F 제어(Hz당 볼트) |
|
|
제어 및 통신 |
기본 HIM |
영어 HIM |
|
디지털 입력(DI) |
6(프로그래밍 가능) |
|
|
디지털 출력(DO) |
2(Form C 릴레이, 프로그래밍 가능) |
|
|
아날로그 입력(AI) |
2(0-10V 또는 0/4-20mA, 프로그래밍 가능) |
|
|
아날로그 출력(AO) |
1(0-10V 또는 0/4-20mA, 프로그래밍 가능) |
|
|
통신 포트 |
RS-485 내장(DPI 지원) |
|
|
선택적 통신 모듈 |
DeviceNet, PROFIBUS DP, EtherNet/IP 등 |
|
|
물리적 및 환경 |
프레임 크기 |
프레임 A |
|
크기(HxWxD) |
144mm x 90mm x 129mm(5.67인치 x 3.54인치 x 5.08인치) |
|
|
무게 |
대략. 1.1kg(2.4파운드) |
|
|
보호 등급 |
IP20(NEMA/UL 유형 1 개방형) |
|
|
작동 온도. |
0~50°C(32~122°F) |
|
|
보관 온도 |
-40~85°C(-40~185°F) |
|
|
최대 고도 |
1000미터(3280피트), 위의 용량 감소 필요 |
|
|
인증 |
CE 마크 |
예 |
|
cULus 등재 |
예 |
|
|
RoHS 준수 |
예 |
Allen Bradley 22B-A2P3N214는 전자기 간섭이 중요한 산업 환경에서 가장 잘 작동합니다. 모터를 동시에 구동하고 고해상도 인코더나 아날로그 센서를 사용하는 경우 EMC 성능이 매우 중요합니다. 많은 드라이브가 서로 가까이 있는 생산 라인이나 컨베이어 시스템에서 이 장치는 드라이브가 서로 간섭하는 것을 방지하는 데 도움이 됩니다.
회사의 지속적인 축적과 판매를 통해 Allen Bradley 22B-A2P3N214에 대한 주의사항과 안전수칙을 정리하였습니다. 이 모델의 가장 큰 장점은 전기 캐비닛이 필요 없이 장비 본체나 생산 현장에 설치할 수 있다는 점입니다. 개방된 환경에 설치하는 경우에도 주파수 변환기의 상단과 하단에 최소 100mm의 공간을 남겨 두어야 합니다. 설치, 배선 및 유지 관리의 모든 단계에서 씰링 무결성을 세심한 주의를 기울여 유지해야 합니다.
