산업 자동화 시스템에 CPU, I/O 및 통신 모듈을 위한 신뢰할 수 있는 랙이 필요한 경우,신 위안제공합니다GE IC698CHS017RX7i 기반 제어 아키텍처를 위한 실용적인 솔루션입니다. 17슬롯 후면 장착 랙으로 설계된 이 제품은 구조화된 모듈 설치, 백플레인 연결 및 일부 RX7i, 시리즈 90-70 및 VME 모듈과의 호환성을 제공합니다.

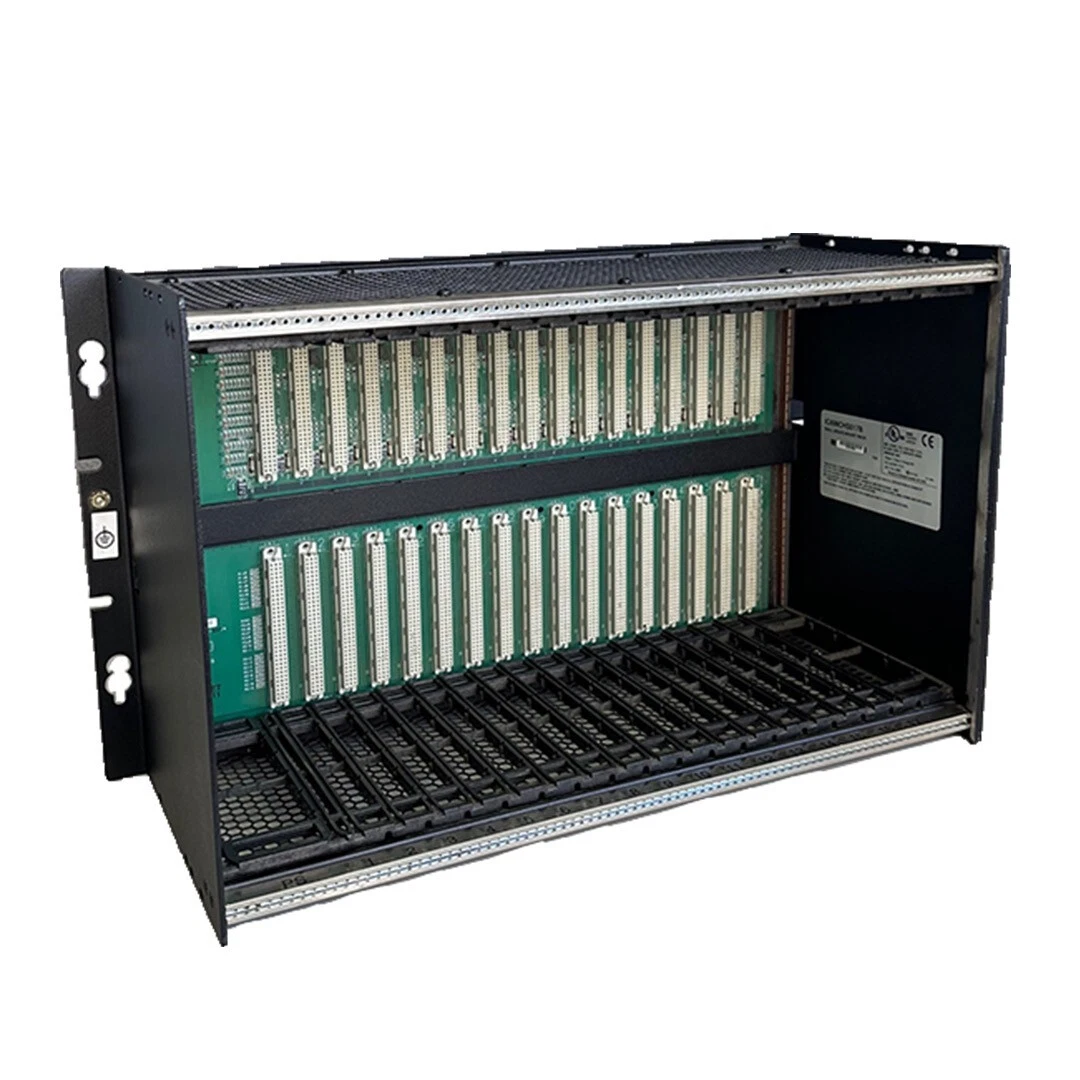

GE IC698CHS017은 GE PACSystems RX7i 플랫폼용 표준 17슬롯 후면 장착 랙입니다. 이는 선택된 Series 90-70 및 VME 모듈을 지원하는 동시에 CPU 및 I/O 모듈용 슬롯을 제공하므로 상당한 모듈 용량이 필요한 산업용 제어 시스템에 유용합니다. 랙은 표준 너비 모듈에 대해 0.8인치(20.3mm) 슬롯 공간을 사용하는 반면, 전원 공급 장치는 전용 2.4인치(61mm) 슬롯을 차지합니다. 폭 19인치, 높이 11.15인치, 깊이 7.5인치 구조로 인해 산업용 제어 캐비닛 및 장비 인클로저에 적합합니다. 또한 이 아키텍처는 VME64 전송과 인터럽트 승인 및 버스 승인 신호의 자동 데이지 체인을 지원하여 랙 통합을 단순화하는 데 도움이 됩니다.
GE IC698CHS017은 PACSystems RX7i 산업용 제어 플랫폼용으로 설계된 17슬롯 후면 장착 랙입니다. 랙은 독립형 PLC CPU 또는 I/O 모듈로 작동하는 대신 호환 가능한 제어 모듈을 설치하고 상호 연결하는 데 필요한 물리적, 전기적 백플레인 구조를 제공합니다.
랙에는 모듈용 슬롯 1~17이 포함되어 있으며 일반적인 RX7i 구성에서는 CPU가 슬롯 1에 설치되어 있습니다. 슬롯 0은 전원 공급 장치용으로 예약되어 있으며 개구부가 2.4인치 더 넓습니다. 이러한 배열은 엔지니어에게 여러 개의 작은 랙이 필요 없이 상대적으로 큰 PLC 구성을 구축할 수 있는 중앙 집중식 구조를 제공합니다.
기술 문서에 따르면 랙은 해당 통합 지침에 따라 사용될 경우 RX7i I/O 모듈, VME 모듈, 단일 폭 시리즈 90-70 모듈 및 이중 폭 시리즈 90-70 PLC 모듈을 수용할 수 있습니다.
정확한 모델을 조사하는 구매자의 경우 GE IC698CHS017 제품 페이지를 사용하여 공급업체 정보 및 구매 세부 정보를 검토할 수도 있습니다.
잘못된 랙 치수, 슬롯 요구 사항 또는 전력 분배는 시스템 설계 중에 문제를 일으킬 수 있으므로 PLC 랙의 물리적, 전기적 사양은 중요합니다. 다음 표에는 이 모델과 관련된 주요 사양이 요약되어 있습니다.
| 사양 | GE IC698CHS017 세부 정보 |
|---|---|
| 제품 유형 | 17슬롯 후면 마운트 RX7i 랙 |
| 모듈 슬롯 | 슬롯 1~17 |
| 표준 슬롯 너비 | 0.8인치/20.3mm |
| 전원 공급 장치 슬롯 | 슬롯 0, 2.4인치/61.0mm |
| 치수 | 11.15인치 H × 19.00인치 W × 7.5인치 D |
| 미터법 차원 | 높이 283mm × 너비 483mm × 깊이 190mm |
| VME 지원 | VME64를 지원하도록 설계됨 |
| 설치 | 후면 마운트 |
| 전원 공급 장치 옵션 | 고전류 구성을 위한 더 높은 전력량 옵션을 갖춘 RX7i 플러그인 AC 전원 공급 장치 |
랙 문서에는 전면 장착형 IC698CHS117도 나와 있습니다. 슬롯 아키텍처가 유사하더라도 물리적 장착 방향과 캐비닛 액세스 요구 사항이 다를 수 있으므로 기존 랙을 교체할 때 이러한 구별이 중요합니다.
백플레인은 설치된 모듈 간의 통신 경로를 제공하기 때문에 PLC 랙의 가장 중요한 부분 중 하나입니다. 이 랙 아키텍처에서 백플레인은 약 0.8인치 모듈 간격으로 설계되어 호환 가능한 단일 너비 모듈을 일관된 배열로 배치할 수 있습니다.
여러 가지 구조적 특징으로 인해 랙은 복잡한 자동화 설치에 적합합니다.
이러한 기능은 엔지니어가 완전히 새로운 PLC 아키텍처를 설계하는 대신 기존 산업 제어 시스템을 유지하거나 확장할 때 특히 관련이 있습니다.
설치하기 전에 항상 특정 CPU, I/O, 통신, 전원 공급 장치 및 VME 구성에 대한 호환성을 확인해야 합니다. 랙 자체는 RX7i 및 레거시 시리즈 90-70 환경과 관련된 여러 모듈 제품군을 지원하도록 설계되었습니다.
잠재적으로 지원되는 구성은 다음과 같습니다.
이중 너비 시리즈 90-70 모듈은 두 개의 표준 슬롯 위치를 차지하므로 설치할 수 있는 실제 모듈 수는 선택한 모듈의 너비에 따라 달라집니다. 따라서 시스템 설계자는 단순히 설치된 장치 수를 세기보다는 사용 가능한 슬롯 공간을 계산해야 합니다.
전용 전원 공급 장치 위치 외에 17개의 표준 모듈 위치를 갖춘 랙은 상대적으로 광범위한 제어 구성을 수용할 수 있습니다. 이는 수많은 디지털, 아날로그, 통신 또는 특수 모듈과 관련된 애플리케이션에 유용할 수 있습니다.
선택된 Series 90-70 모듈에 대한 지원은 기존 하드웨어를 즉시 교체할 수 없는 현대화 및 유지 관리 프로젝트와 관련된 아키텍처를 만듭니다. 이는 엔지니어링 팀이 기존 제어 인프라의 유효 수명을 연장하는 데 도움이 될 수 있습니다.
19인치 너비와 후면 장착 설계는 적합한 산업용 캐비닛 및 인클로저에 표준화된 기계적 형식을 제공합니다. 주문하기 전에 구매자는 랙 크기 및 후면 액세스 요구 사항을 사용 가능한 캐비닛 공간과 비교해야 합니다.
VME 지원은 엔지니어에게 호환 가능한 VME 모듈이 필요한 추가 통합 가능성을 제공합니다. 그러나 VME 통합은 모든 VME 모듈이 자동으로 호환된다고 가정하기보다는 관련 하드웨어 및 소프트웨어 문서를 따라야 합니다.
RX7i 랙 아키텍처는 다양한 전원 공급 장치 용량을 지원합니다. 기술 문서에는 100와트 및 350와트 전원 공급 장치 구성이 모두 나열되어 있으므로 시스템 설계자는 연결된 모듈에 따라 적절한 전원 배열을 선택할 수 있습니다.
17슬롯 PLC 랙은 일반적으로 산업 제어 시스템에 더 작은 랙이 제공할 수 있는 것보다 더 많은 모듈 용량이 필요할 때 선택됩니다. 일반적인 애플리케이션 환경은 다음과 같습니다.
예를 들어, 기존 생산 라인을 업그레이드하는 엔지니어링 팀에는 호환 가능한 레거시 모듈을 유지하면서 추가 I/O 용량이 필요할 수 있습니다. 17슬롯 랙은 익숙한 모듈 기반 아키텍처를 유지하면서 제어 시스템을 재구성하기 위한 물리적 플랫폼을 제공할 수 있습니다.
산업용 랙을 구매하려면 모델 번호를 확인하는 것 이상이 필요합니다. 구매자는 주문하기 전에 전체 시스템 구성을 확인해야 합니다.
이러한 점검을 통해 물리적으로 유사하지만 기술적으로 부적합한 랙을 받을 위험을 줄일 수 있습니다. 특히 여러 GE 랙 모델이 유사해 보일 수 있는 레거시 자동화 프로젝트에서 더욱 그렇습니다.
아니요. PLC CPU가 아닌 랙 또는 섀시입니다. 주요 기능은 호환 가능한 CPU, I/O, 통신 및 기타 모듈을 위한 백플레인과 물리적 장착 구조를 제공하는 것입니다.
이는 슬롯 1부터 17까지 식별되는 17개의 표준 모듈 위치를 제공합니다. 슬롯 0은 전원 공급 장치용으로 고안된 별도의 더 넓은 위치입니다.
둘 다 17슬롯 RX7i 랙 모델이지만 IC698CHS017은 후면 마운트 버전이고 IC698CHS117은 전면 마운트 버전입니다. 따라서 교체하기 전에 장착 배열을 주의 깊게 확인해야 합니다.
예, 랙은 호환 가능한 단일 너비 Series 90-70 모듈과 이중 너비 Series 90-70 PLC 모듈을 수용하도록 설계되었습니다. 특정 모듈 호환성은 해당 RX7i 설명서를 사용하여 확인해야 합니다.
예. 랙은 VME64 지향 백플레인 기능을 포함하여 VME 모듈을 지원하도록 설계되었습니다. VME 통합은 제조업체의 통합 지침을 따라야 합니다.
GE IC698CHS017은 상당한 모듈 용량, 구조화된 백플레인 통신, 선택된 레거시 및 VME 하드웨어와의 호환성을 요구하는 RX7i 제어 시스템을 위한 실용적인 랙 아키텍처로 남아 있습니다. 17개의 표준 모듈 위치, 전용 전원 공급 장치 슬롯, 표준화된 크기 및 유연한 시스템 아키텍처 덕분에 특히 산업 자동화 유지 관리, 확장 및 현대화 프로젝트와 관련이 있습니다.
교체 또는 예비 랙을 평가하는 구매자의 경우 가장 중요한 고려 사항은 장착 방향, 모듈 호환성, 사용 가능한 슬롯 용량, 전원 요구 사항, 인클로저 상태 및 제품 상태입니다. 산업 자동화 프로젝트를 위해 GE IC698CHS017을 소싱하고 사양, 가용성 또는 구성 호환성을 확인하는 데 도움이 필요한 경우,저희에게 연락주세요신 위안에서 제품 정보와 전문적인 구매 지원을 받으세요.
