프로그래밍 가능 논리 컨트롤러(PLC) 간의 빠르고 일관된 통신이 필요한 산업 자동화 프로젝트의 경우 올바른 메모리 교환 모듈을 선택하는 것이 필수적입니다.신위안소개합니다GE IC698CMX016, PACSystems RX7i 플랫폼용으로 설계된 제어 메모리 교환 모듈입니다. 반사 메모리 기술과 광섬유 통신을 사용하여 이 모듈은 호환되는 컨트롤러와 컴퓨팅 장치 간에 결정론적인 데이터 공유를 가능하게 하여 엔지니어가 까다로운 산업 응용 분야에 맞게 조정된 제어 아키텍처를 구축하는 데 도움을 줍니다.

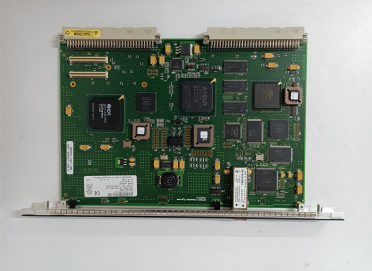

GE IC698CMX016은 호환 가능한 반사 메모리 네트워크 전체에 데이터를 배포하도록 설계된 단일 슬롯 제어 메모리 교환 모듈입니다. 패리티가 있는 16MB의 반사 메모리를 제공하고 2.12Gbaud 광섬유 네트워크를 지원하며 최대 256개의 호환 노드를 수용합니다. CPU 독립적인 네트워크 작동은 공유 데이터 배포와 관련된 처리 부담을 줄이는 데 도움이 됩니다. 이 문서에서는 기술 사양, 작동 원리, 설치 요구 사항, 산업용 애플리케이션 및 교체 모듈 조달 시 주요 고려 사항에 대해 설명합니다.
GE IC698CMX016은 PACSystems RX7i 프로그래밍 가능 자동화 컨트롤러 플랫폼용으로 개발된 CMX(Control Memory Xchange) 모듈입니다. 반사 메모리 기술을 사용하여 고속 광섬유 네트워크를 통해 연결된 장치 전체에서 공유 데이터를 동기화합니다.
각 컨트롤러가 다른 장치에 반복적으로 데이터를 요청해야 하는 기존 통신 방법과 달리 반사 메모리는 한 노드에서 쓰기 작업을 수행하여 네트워크 전체에서 해당 메모리 위치를 업데이트할 수 있습니다. 이 접근 방식은 여러 컨트롤러가 예측 가능한 통신 동작을 통해 공통 작동 정보에 액세스해야 할 때 특히 유용합니다.
주요 특징은 다음과 같습니다:
확립된 자동화 설치를 유지 관리하는 엔지니어의 경우 교체품을 구매하거나 기존 시스템을 확장하기 전에 정확한 모델과 하드웨어 개정판을 식별하는 것이 중요합니다.
이 모듈은 2.12 Gbaud에서 작동하는 광섬유 직렬 링크를 사용합니다. 동적 패킷 처리는 4~64바이트의 패킷 크기를 지원하므로 모듈이 다양한 데이터 전송 패턴을 수용할 수 있습니다. 문서화된 최대 네트워크 전송 속도 범위는 4바이트 패킷의 경우 약 43MB/s부터 64바이트 패킷의 경우 174MB/s까지입니다.
이 그림은 관련 패킷 조건에서의 네트워크 전송 성능을 설명합니다. 실제 애플리케이션 성능은 네트워크 트래픽, 쓰기 패턴 및 시스템 구성에 따라 달라집니다.
반사 메모리는 승인된 데이터 업데이트를 네트워크의 호환 가능한 노드에 배포합니다. 이 아키텍처는 참여 장치가 반복적인 지점 간 교환에만 의존하는 대신 해당 공유 메모리 영역을 유지하므로 조정 제어 시스템 간의 통신을 단순화할 수 있습니다.
이 모듈은 LC 유형 광섬유 연결을 사용하고 지정된 조건에서 최대 300미터의 다중 모드 광섬유 링크를 지원합니다. 광섬유 통신은 산업 환경에서 일반적으로 발생하는 다양한 전기 간섭 소스로부터 네트워크 신호를 격리하는 데 도움이 될 수 있습니다.
전면 패널 표시기는 모듈 작동, 구성, 수신된 데이터 및 광 신호 감지에 대한 정보를 제공합니다. 네트워크 오류 감지 및 메모리 패리티 기능은 문제 해결 및 데이터 무결성 모니터링도 지원합니다.
다음 표에는 IC698CMX016 제어 메모리 교환 모듈에 대해 문서화된 주요 사양이 요약되어 있습니다. 엔지니어링 승인을 위해 이러한 값을 사용하기 전에 해당 하드웨어 개정 및 설치 매뉴얼을 확인하십시오.
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | IC698CMX016 |
| 제품 유형 | 제어 메모리 교환 모듈 |
| 호환 플랫폼 | PAC시스템즈 RX7i |
| 반사 기억 | 패리티가 있는 16MB SDRAM |
| 네트워크 전송 속도 | 2.12 그보드 |
| 최대 네트워크 전송 속도 | 43~174MB/s(패킷 크기에 따라 다름) |
| 동적 패킷 크기 | 4~64바이트 |
| 최대 네트워크 노드 | 256개 호환 노드 |
| 광 커넥터 | LC형 광섬유 커넥터 |
| 최대 다중 모드 광섬유 거리 | 지정된 조건에서 최대 300m |
| 공급 전압 | 랙 전원 공급 장치의 +5VDC |
| 현재 요구 사항 | 1.8A |
| 모듈 폼 팩터 | 단일 RX7i 랙 슬롯 |
| 구성 소프트웨어 | 문서에 지정된 Machine Edition Logic Developer-PLC, 버전 4.5 이상 |
엔지니어링 노트:네트워크 전송 속도와 애플리케이션 처리량은 서로 다른 측정값입니다. GE IC698CMX016을 평가할 때 2.12Gbaud를 초당 메가바이트 성능 등급으로 취급하는 대신 패킷 크기에 따른 전송 수치를 사용하십시오.
GE IC698CMX016은 일반적으로 광섬유 데이지 체인 루프로 배열되는 반사 메모리 네트워크의 일부로 작동합니다. 각 노드는 유효한 패킷을 수신하고 로컬 반사 메모리를 업데이트한 후 패킷을 다음 노드로 전달합니다.
일반적인 데이터 교환은 다음 단계를 따릅니다.
이 메커니즘은 여러 컨트롤러와 컴퓨팅 장치 간의 공유 데이터 액세스를 지원합니다. 그러나 엔지니어는 여전히 데이터 소유권, 업데이트 타이밍, 네트워크 로딩 및 오류 처리에 관한 애플리케이션 논리를 설계해야 합니다. 반사 메모리는 애플리케이션 수준의 안전 로직이나 독립적인 안전 등급 제어 시스템을 대체하는 것이 아닌 데이터 배포 메커니즘입니다.
GE IC698CMX016은 호환 장치가 공유 정보를 예측 가능하게 교환해야 하는 산업 환경에서 고려할 수 있습니다. 적합성은 제어 아키텍처, 타이밍 요구 사항 및 연결된 모든 노드의 호환성에 따라 달라집니다.
여러 PLC가 생산 라인의 서로 다른 섹션을 제어할 수 있습니다. 공유된 상태 정보, 시퀀스 데이터 및 프로세스 값은 해당 섹션 전체에서 장비를 조정하는 데 도움이 될 수 있습니다.
포장, 변환 및 기타 조정 기계에서 반사 메모리 네트워크는 호환되는 제어 장치 간에 작동 데이터를 배포할 수 있습니다. 시스템 설계자는 실제 기계 요구 사항에 대해 엔드투엔드 타이밍을 검증해야 합니다.
발전 모니터링, 테스트 시스템 및 분산된 산업 제어 설비는 처리 노드 간의 신속한 정보 교환을 통해 이점을 얻을 수 있습니다. 특히 보호 기능이 관련된 경우에는 용도별 엔지니어링 평가를 통해 적합성을 확립해야 합니다.
확립된 RX7i 시스템을 운영하는 시설에서는 기존 아키텍처를 유지하거나, 고장난 구성 요소를 교체하거나, 이전 생산 라인을 복원하기 위해 이 모듈이 필요할 수 있습니다. 이러한 경우 개정 일치, 검증된 조건 및 문서화된 호환성이 특히 중요합니다.
안정적인 네트워크 작동을 위해서는 올바른 설치가 필수적입니다. GE IC698CMX016을 설치하기 전에 공식 PACSystems RX7i 설치 지침과 Memory Xchange 모듈 사용자 매뉴얼을 검토하세요.
모듈의 광 송신기 및 수신기가 네트워크에서 작동하려면 유효한 하드웨어 구성이 필요합니다. 구성은 지원되는 Machine Edition 소프트웨어를 사용하여 수행됩니다. 설치 후 엔지니어는 모듈 상태 표시기, 광 신호 감지, 네트워크 연속성 및 실제 데이터 업데이트를 확인해야 합니다.
안전 예방조치:모듈을 삽입하거나 제거하기 전에 랙 전원을 끄십시오. 제조업체의 절차와 해당 전기 안전 요구 사항을 따르십시오. 승인된 절차에서 명시적으로 허용하지 않는 한 전원이 공급되는 시스템의 하드웨어를 분리하거나 교체하지 마십시오.
기존 설치를 위해 GE IC698CMX016을 소싱할 때 일치하는 카탈로그 번호만으로는 충분하지 않을 수 있습니다. 조달 및 유지보수 팀은 주문하기 전에 다음 사항을 확인해야 합니다.
| 선택 요인 | 확인해야 할 사항 | 왜 중요한가요? |
|---|---|---|
| 모델 번호 | IC698CMX016 및 모든 개정 접미사 | 잘못된 하드웨어 변형 주문을 방지하는 데 도움이 됩니다. |
| 하드웨어 및 펌웨어 개정 | 기존 모듈 개정 및 승인된 업그레이드 경로 | 호환성 및 유지 관리 계획 지원 |
| 신체상태 | PCB, 광학 커넥터 및 전면 패널 표시기 | 눈에 보이는 손상이나 취급 문제를 식별하는 데 도움이 됩니다. |
| 기능 검증 | 구성, 통신 및 진단 상태 | 운영 상태에 대한 더 강력한 증거 제공 |
| 선적 서류 비치 | 테스트 기록, 보증 조건 및 반품 정책 | 구매 투명성 및 위험 관리 개선 |
| 시스템 호환성 | RX7i 랙, CPU 펌웨어, 소프트웨어 및 네트워크 설계 | 설치 및 시운전 위험 감소 |
단종되거나 레거시 자동화 장비의 경우 제공되는 장치가 새 것인지, 사용하지 않은 잉여인지, 리퍼브인지 또는 이전에 사용한 것인지에 대한 명확한 정보를 요청하십시오. 재고 상태 설명에만 의존하는 대신 정확한 개정판, 사용 가능한 테스트 증거, 보증 범위 및 배송 준비를 요청하십시오.
추가 기술 정보는 GE IC698CMX016 제품 페이지 및 제조업체의 제어 메모리 교환 모듈 기술 문서를 참조하세요.
GE IC698CMX016은 광섬유 네트워크를 통해 반사 메모리 기술을 사용하여 호환 가능한 PLC 및 컴퓨팅 장치 간에 공유 데이터를 배포합니다. 이는 PACSystems RX7i 플랫폼용으로 설계되었습니다.
이 모듈은 패리티 보호 기능이 있는 16MB의 반사형 SDRAM을 제공합니다. 메모리는 범용 컴퓨터 저장 장치로 사용되기보다는 공유 네트워크 데이터에 사용됩니다.
문서화된 네트워크 용량은 최대 256개의 호환 노드입니다. 실제 아키텍처는 노드 호환성, 네트워크 구성, 케이블 라우팅 및 애플리케이션 트래픽도 고려해야 합니다.
이 모듈은 LC 유형 광섬유 커넥터를 사용하고 다중 모드 광섬유 연결을 지원합니다. 문서화된 최대 거리는 지정된 조건에서 최대 300미터입니다. 해당 기술 매뉴얼에서 케이블 및 커넥터 요구 사항을 확인하십시오.
반사 메모리 네트워크는 노드 간에 데이터를 전달하기 위해 RX7i CPU 처리 없이 작동합니다. 그러나 CPU 하드웨어 구성과 애플리케이션 로직은 네트워크를 올바르게 시운전하고 사용하는 데 여전히 중요합니다.
아니요. IC698CMX016은 제어 메모리 교환 모듈인 반면, IC698RMX016은 지원되는 중복 애플리케이션을 위한 중복 메모리 교환 모듈입니다. 서로 다른 역할을 수행하므로 두 모델을 선택하기 전에 필요한 기능과 시스템 호환성을 확인하십시오.
전체 부품 번호, 하드웨어 및 펌웨어 개정, 물리적 상태, 테스트 문서, 보증 및 기존 RX7i 시스템과의 호환성을 확인하십시오. 레거시 장비의 경우 주문하기 전에 제공된 장치의 상태 및 개정에 대한 서면 확인을 요청하십시오.
GE IC698CMX016은 결정론적 데이터 공유에 의존하는 호환 가능한 PACSystems RX7i 설치를 유지하기 위한 관련 구성 요소로 남아 있습니다. 16MB 반사 메모리, 고속 광섬유 네트워크, 최대 256개의 호환 노드 지원 및 내장 진단 기능을 통해 적합한 레거시 자동화 아키텍처를 위한 실용적인 옵션이 됩니다. 그러나 성공적인 통합은 정확한 개정 식별, 올바른 네트워크 구성 및 전체 제어 시스템의 신중한 검증에 달려 있습니다.
